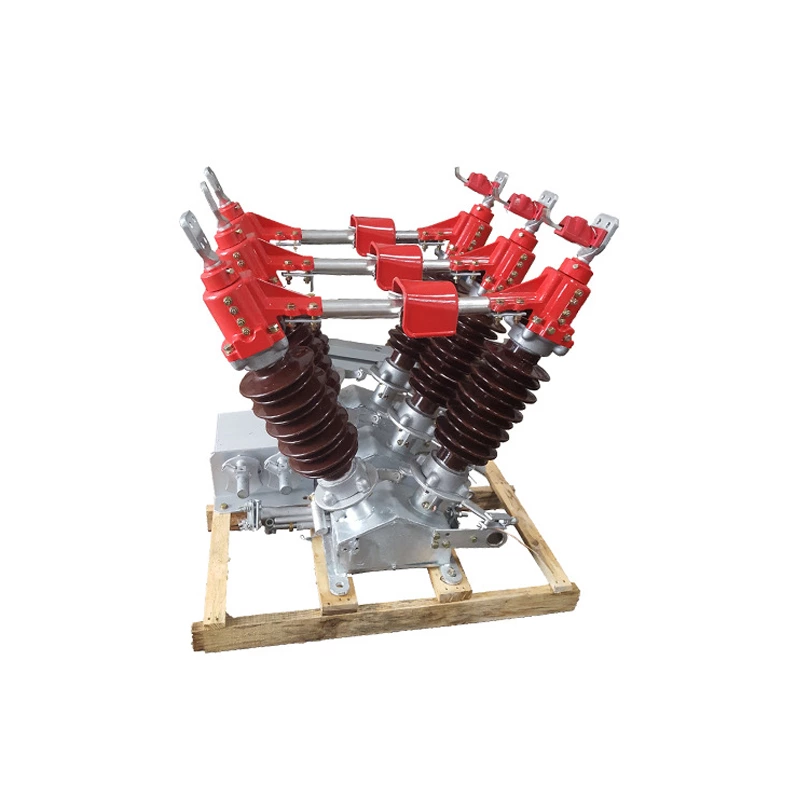

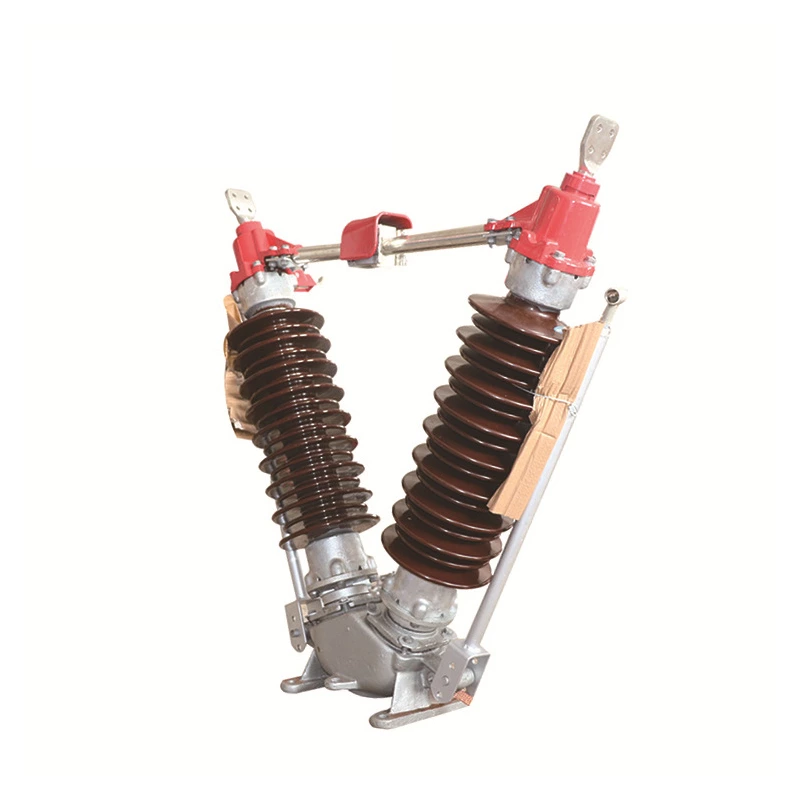

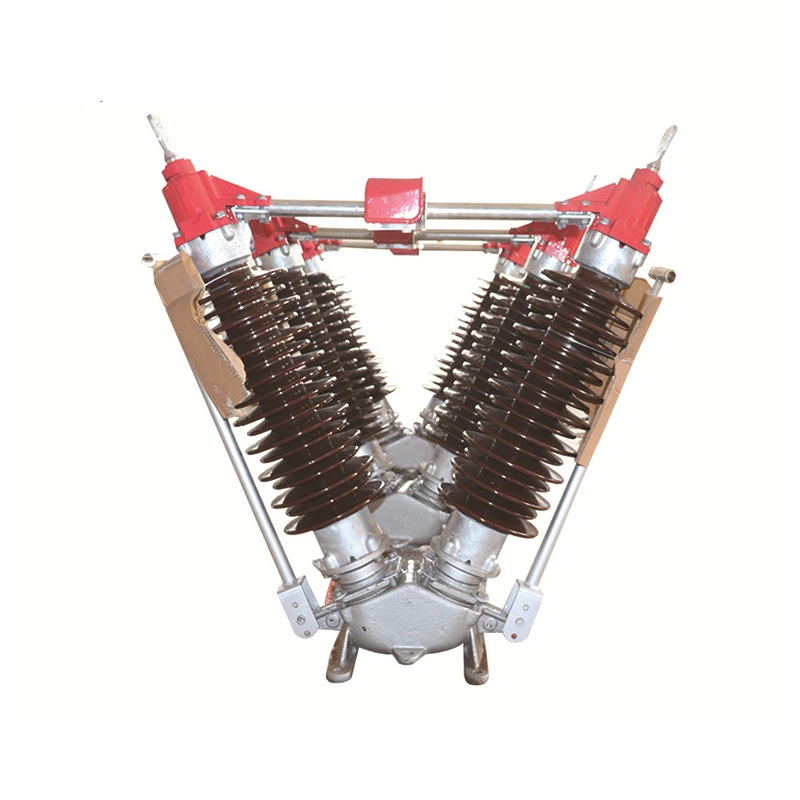

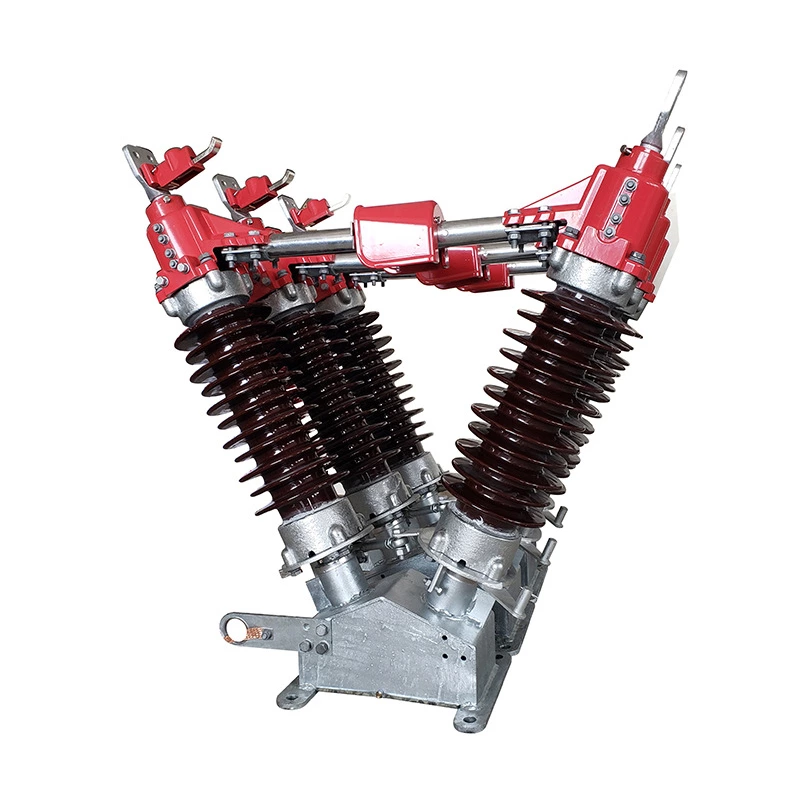

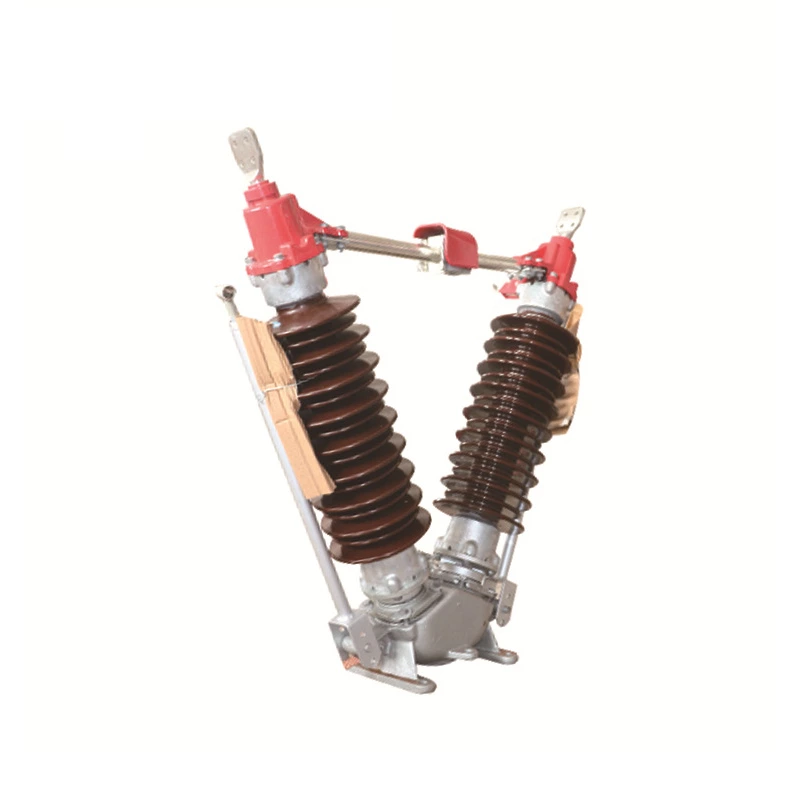

Gw5 Открытый высоковольтный изолирующий выключатель Hgw5-72.5/1250 Высоковольтный изолирующий ножевой выключатель 66kv Подстанция
- Транспортный пакет:
- Картон
- Спецификация:
- 11кВ / 24кВ / 33кВ
- Источник:
- Китай
Описание продукта
Технические характеристики
высоковольтного разъединителя переменного тока
1. Номинальное напряжение: 12 кВ
2. Трехфазный переменный ток 50/60 Гц
Высоковольтный разъединитель переменного тока
• Краткое описание:
1. Разъединитель GN30-12(D) представляет собой внутренний электрический аппарат номинальным напряжением 12 кВ, трехфазный переменный ток 50/60 Гц
2. Он используется для отключения и передачи тока для высоковольтного электрического аппарата в ситуациях с напряжением и без нагрузки
3. В переключателе применяется поворотный подвижный контакт, который легко монтируется на распределительном устройстве.
4. Он также принимает настенный монтаж.
В электротехнике разъединитель, разъединитель или изолирующий выключатель используются для обеспечения полного обесточивания электрической цепи для обслуживания или ремонта. Они используются только для разрыва цепи и часто встречаются в распределительных электростанциях и подстанциях, где для регулировки или ремонта необходимо отключать источник приводной мощности оборудования. Разъединители могут быть ручными или моторизованными и могут быть сопряжены с заземлителем для заземления части, которая была изолирована от системы, для обеспечения безопасности оборудования и персонала, работающего на нем. Высоковольтные изолирующие выключатели используются на электрических подстанциях для изоляции таких аппаратов, как автоматические выключатели, трансформаторы и линии электропередачи, для обслуживания. Разъединитель обычно не предназначен для обычного управления цепью, а только для безопасной изоляции. В отличие от выключателей нагрузки и автоматических выключателей, разъединители не имеют механизма подавления электрических дуг, которые возникают, когда проводники, несущие высокие токи, электрически прерываются. Таким образом, они являются устройствами без нагрузки с очень низкой отключающей способностью, предназначенными для размыкания только после того, как ток был прерван каким-либо другим устройством управления.
Параметры продукта
| Технические параметры | ||||
| Модель | Номинальное напряжение (кВ) | Номинальный ток | Номинальный кратковременно выдерживаемый ток | Номинальный пиковый выдерживаемый ток |
| (А) | (кА/4с) | (кА) | ||
| ГН19-12/400-12.5 | 12 | 400 | 12.5 | 31,5 |
| ГН19-12/630-20 | 12 | 630 | 20 | 50 |
| ГН19-12/1000-31.5 | 12 | 1000 | 31,5 | 80 |
| ГН19-12/1250-31.5 | 12 | 1250 | 31,5 | 80 |
| ГН19-12С/400-12.5 | 12 | 400 | 12.5 | 31,5 |
| ГН19-12С/630-20 | 12 | 630 | 20 | 50 |
| ГН19-12С/1000-31.5 | 12 | 1000 | 31,5 | 80 |
| ГН19-12С/1250-31.5 | 12 | 1250 | 31,5 | 80 |
| ПАРАМЕТРЫ | |||
| Нет. | ЭЛЕМЕНТ | ЕДИНИЦА | ЦЕНИТЬ |
| 1 | Номинальное напряжение | КВ | 12/40.5 |
| 2 | Номинальная частота | ХЗ | 50 |
| 3 | Номинальный ток | А | 630/1250 |
| 4 | Номинальный ток отключения для номинальной активной нагрузки | А | 630/1250 |
| 5 | Номинальный ток замыкания | А | 630/1250 |
| 6 | 5% номинального тока отключения для номинальной активной нагрузки | А | 62,5 |
| 7 | Номинальный ток отключения зарядного кабеля | А | 25 |
| 8 | 1 мин. Выдерживаемое напряжение промышленной частоты: вакуумный прерыватель, то же самое относительно земли, изолированный прерыватель | КВ | 42/68/95/110 |
| 9 | Выдерживаемое напряжение грозового импульса: фаза-фаза относительно земли/изолированного прерывателя | КВ | 75/125/185/215 |
| 10 | Номинальный кратковременно выдерживаемый ток (термическая устойчивость) | КА | 25 |
| 11 | Номинальная длительность короткого замыкания | 5 | 4 |
| 12 | Номинальный пиковый выдерживаемый ток (динамическая устойчивость) | КА | 63 |
| 13 | Номинальный ток короткого замыкания | КА | 63 |
| 14 | Механическая жизнь | 10000 | |
| 15 | Допустимая толщина износа контакта вакуумной дугогасительной камеры | мм | 0,6 |
| 16 | Крутящий момент при ручном управлении | Нм | ≤300 |
