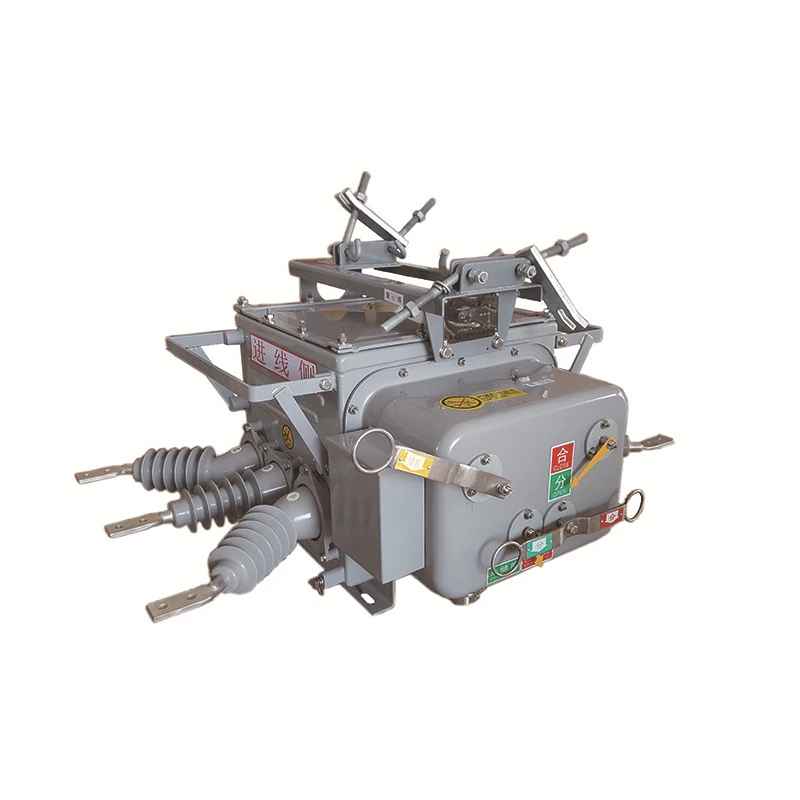

Zw20-12f интеллектуальный наружный вакуумный выключатель 10kv линейный выключатель Zw20-12f/630a
- Транспортный пакет:
- Деревянный ящик
- Тип:
- Автоматический выключатель
- Структура:
- Вкб
- Спецификация:
- шт.
- Источник:
- Китай
- Материал:
- Сталь, эпоксидная смола
- Функция:
- Обычный автоматический выключатель, защита от отказа автоматического выключателя, защита от сверхтока, OVP (защита от перенапряжения)
Описание продукта
| Место происхождения: Вэньчжоу, Чжэцзян, Китай. |
| Номер модели: ZW32-12/630A |
| Номинальное напряжение: 12 кВ |
| Механический ресурс: 10000 раз |
| Изготовлено на заказ: Принимаем специальные заказы |
| Тип: Высокое напряжение |
| Материал рамы: нержавеющая сталь |
Высоковольтный вакуумный выключатель наружной установки представляет собой наружное распределительное оборудование с номинальным напряжением 12 кВ и трехфазным переменным током частотой 50 Гц. Он в основном используется для размыкания и замыкания тока нагрузки, тока перегрузки и тока короткого замыкания в энергосистеме. Он подходит для защиты и управления системами распределения электроэнергии на подстанциях, промышленных и горнодобывающих предприятиях, а также в местах, где часто работают сельские электросети. Выключатель имеет такие характеристики, как небольшой размер, легкий вес, антиконденсация и отсутствие необходимости в обслуживании. Он может адаптироваться к суровым погодным условиям и загрязненной среде.
Автоматический выключатель может отличаться от обычного использования вышеуказанных положений в условиях использования, тогда требования пользователя должны обсуждаться с производителями и достигаться консенсуса мнений.
| Нет. | Описание | Единица | Данные | |
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальная частота | Гц | 50 | |
| 3 | Номинальный ток | А | 630 | 1250 |
| 4 | Номинальный ток отключения короткого замыкания | кА | 20 | 25 |
| 5 | Номинальный пиковый выдерживаемый ток | кА | 50 | 63 |
| 6 | Номинальный кратковременно выдерживаемый ток (4 с) | кА | 20 | 25 |
| 7 | Номинальный ток включения короткого замыкания (пиковый) | кА | 50 | 63 |
| 8 | Механическая выносливость | раз | 10000 | |
| 9 | Номинальная отключающая способность по току короткого замыкания | раз | 30 | |
| 10 | Выдерживаемое напряжение промышленной частоты (1 мин) Фаза-фаза/земля, между разомкнутыми контактами |
кВ | 42 | |
| 11 | Выдерживаемое напряжение грозового импульса (пиковое) | кВ | 75 | |
| 12 | Выдерживаемое напряжение промышленной частоты во вторичной цепи (1 мин) | В | 2000 | |
Условия использования
Температура окружающего воздуха: - 10 ° ºC ~ + 40 ºC
Высота: не более 2000 м
Окружающий воздух может быть загрязнен пылью, дымом, едкими газами, паром или дымом
Скорость ветра: менее 34 м/с
Уровень загрязнения: 111 балл
